では、凸レンズを通る光はどのように進むでしょうか。

次のような装置を用意し、実験します。.

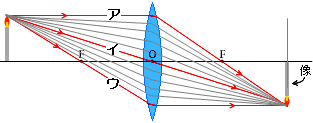

例えば、ろうそくの先からは、図のような無数の光が出ています。

ここでは、特徴的なア〜ウの３本の光の進み方を見てみます。.

アのように、レンズの軸に平行な光は、焦点を通って進みます。

イのように、レンズの中心を通る光は、直進します。.

ウのように、焦点を通り、レンズに入る光は、.

レンズの軸に平行に進みます。.

このようにして、（ろうそくの先の）光は、

凸レンズを通過して、一点にあつまり、.

スクリーンに（ろうそくの先の）像ができます。.
